O que move o mundo digital: um mergulho profundo nos chips de silício
Existe um material tão onipresente na sua vida que, se ele sumisse amanhã, a civilização moderna simplesmente travaria. Não é o aço, nem o plástico, nem o petróleo refinado. É a areia da praia — mais especificamente, o elemento que compõe essa areia. Segundo o portal Olhar Digital, os chips de silício são literalmente o coração de tudo o que calcula, conecta e decide no mundo contemporâneo, do smartphone no seu bolso ao sistema que controla os freios do seu carro. Mas o que torna essa matéria-prima tão especial? Por que a indústria inteira — da Apple à NASA — apoia sua estratégia tecnológica sobre um único grão de areia refinado? E, mais importante: por que entender isso muda a forma como você enxerga o seu próximo notebook?
Neste guia, vamos destrinchar o silício do ponto de vista químico, histórico, industrial e geopolítico. Você vai sair entendendo não apenas o que é um chip, mas por que ele é fabricado como é, onde está o gargalo global e como as alternativas ao silício se comparam a ele. Vamos lá.
1.1. Silício: o elemento que a geologia colocou à nossa disposição
O silício é o segundo elemento mais abundante da crosta terrestre (cerca de 28% em massa), perdendo apenas para o oxigênio. Ele aparece em quase todo lugar: na areia de quartzo, no granito das montanhas, na argila dos vasos e até em algumas plantas. Quando os químicos do século XIX começaram a purificá-lo, eles descobriram algo fascinante: ao adicionar quantidades minúsculas de outros elementos como fósforo ou boro, era possível controlar com precisão cirúrgica a sua capacidade de conduzir eletricidade.
Isso não é pouca coisa. Materiais como o cobre conduzem eletricidade muito bem (são condutores), enquanto borracha e vidro praticamente bloqueiam a corrente (são isolantes). O silício ficou exatamente no meio-termo — e esse meio-termo é o que os engenheiros chamam de semicondutor. É justamente a possibilidade de ligar e desligar a condutividade, com uma simples diferença de potencial elétrico, que faz dele o material perfeito para criar interruptores microscópicos.
Outros semicondutores existem, como o germânio, o arseneto de gálio e o carbeto de silício. Mas nenhum combina a abundância natural, o custo de extração, a estabilidade térmica e a maturidade industrial do silício. Quando você soma isso à existência de décadas de know-how acumulado, entende por que a indústria inteira padronizou nele. Como lembra o Olhar Digital, não é coincidência que a região da Califórnia que sedia as maiores empresas de tecnologia do mundo tenha sido batizada de Vale do Silício — o nome pegou porque o material virou sinônimo de inovação.
2. Como um grão de areia vira o cérebro do seu celular
A transformação do silício bruto em um chip funcional é um dos processos industriais mais sofisticados já criados pela humanidade. Para se ter uma ideia, uma fábrica moderna de semicondutores (conhecida como fab, do inglês fabrication plant) custa entre 15 e 25 bilhões de dólares — mais cara do que um porta-aviões nuclear. Veja, em ordem, o que acontece dentro dela:
- Purificação do silício: A areia passa por processos químicos e físicos que elevam a pureza do silício para 99,9999999% (o famoso "9N" ou nine nines). Uma única impureza no lugar errado pode tornar um chip inútil.
- Crescimento do lingote: O silício purificado é derretido e, lentamente, solidificado na forma de um cilindro cristalino perfeito — o lingote — que pode chegar a 30 cm de diâmetro e metros de comprimento.
- Corte em fatias: O lingote é fatiado com serras de diamante em discos finíssimos chamados wafers. Hoje, os wafers-padrão têm 300 mm (12 polegadas), e a indústria caminha para 450 mm.
- Fotolitografia: Esta é a etapa mais crítica. Um padrão geométrico com bilhões de transistores é "desenhado" no wafer usando luz ultravioleta extrema (EUV) através de máscaras fotográficas. As máquinas de EUV, fabricadas exclusivamente pela holandesa ASML, custam cerca de 200 milhões de dólares cada.
- Gravação e dopagem: Áreas específicas do silício recebem íons de outros elementos (dopagem), transformando partes do wafer em regiões que conduzem ou bloqueiam corrente conforme desejado.
- Empacotamento e teste: O wafer é cortado em centenas de chips individuais (die), que são encapsulados em invólucros de cerâmica ou plástico com contatos metálicos para a placa-mãe.

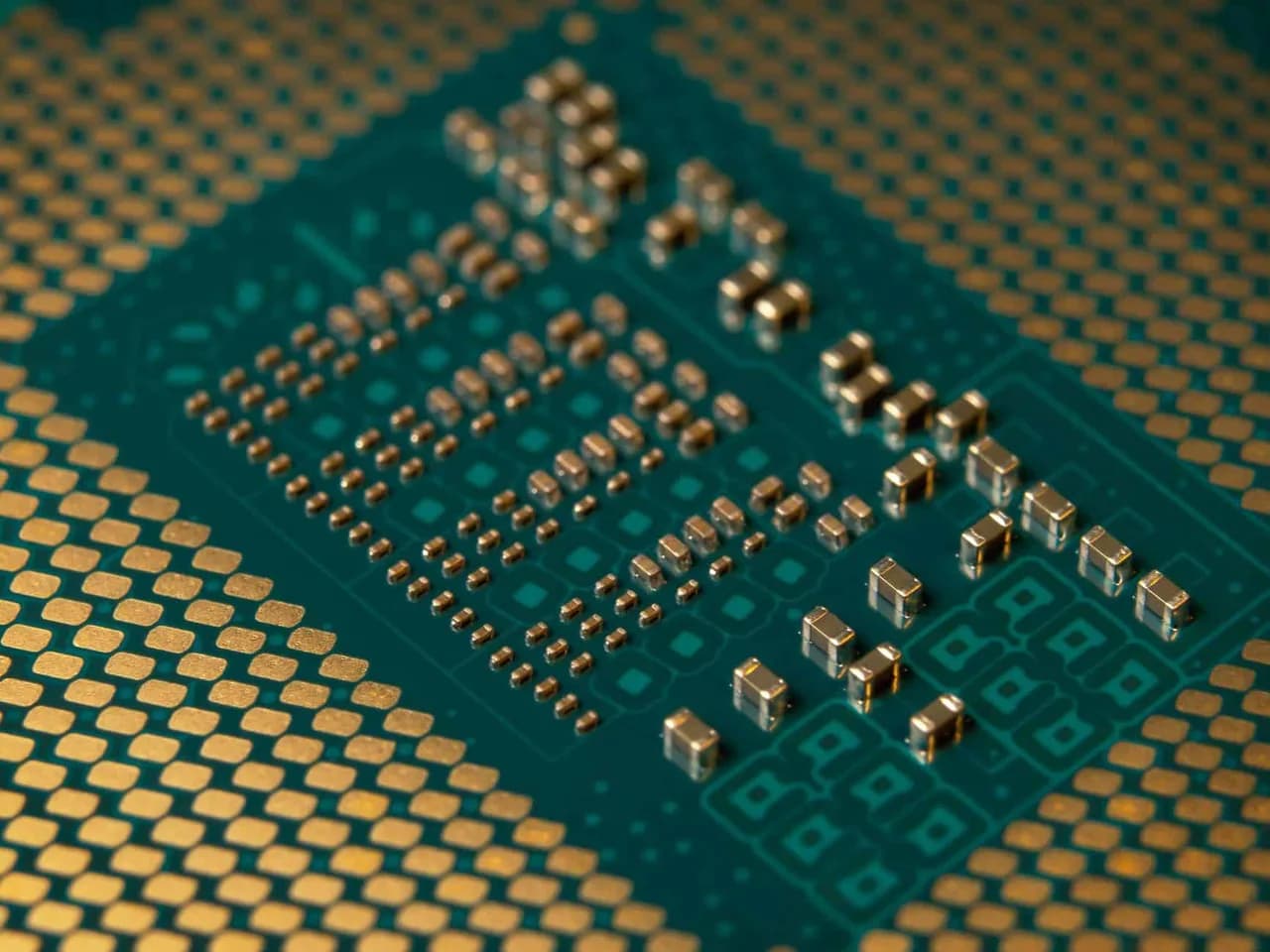

Ao observar o produto final, você vê um pequeno quadrado cinza-escuro, às vezes com inscrições como "Apple A17 Pro" ou "AMD Ryzen 9 7950X". Mas por baixo daquele centímetro quadrado estão, como vimos, bilhões de transistores operando em frequências de até 5 GHz — cinco bilhões de ciclos por second.
2.1. O transistor: a menor decisão do mundo
O transistor é, em essência, uma torneirinha elétrica. Ele tem três terminais: fonte (source), dreno (drain) e porta (gate). Quando uma tensão é aplicada na porta, ela cria um campo elétrico que abre ou fecha um canal entre fonte e dreno, deixando ou impedindo a passagem de corrente. Esse simples "liga/desliga" é o famoso bit: 1 ou 0.
Agora, multiplique esse comportamento por 15 bilhões em uma área do tamanho da unha do seu mindinho, com cada transistor trocando de estado bilhões de vezes por segundo. É isso que permite ao seu celular rodar um jogo 3D, comprimir uma foto ou identificar seu rosto na câmera frontal. A mágica não está em nenhum transistor individual — está na colaboração sincronizada de todos eles.
3. A Lei de Moore e a corrida dos nanômetros
Em 1965, o engenheiro Gordon Moore, cofundador da Intel, percebeu algo notável: o número de transistores em um chip dobrava aproximadamente a cada dois anos, mantendo o custo. Essa observação empírica ficou conhecida como Lei de Moore e virou profecia autorrealizável: a indústria inteira passou a investir para que a previsão continuasse verdadeira.
Para dobrar a densidade de transistores, é preciso reduzir o tamanho de cada um. A métrica usada é o nó de processo, medido em nanômetros (nm) — bilionésimos de metro, ou cerca de 80 mil vezes mais finos que um fio de cabelo humano. Veja a evolução aproximada:
- 1990s — 250 nm a 180 nm: Início da era Pentium.
- 2000s — 130 nm a 45 nm: Introdução de materiais high-k e hafnio.
- 2010s — 32 nm a 14 nm: Transistores FinFET em 3D.
- 2020s — 7 nm, 5 nm e 3 nm: Litografia EUV em massa; chips com mais de 100 bilhões de transistores (caso da AMD Instinct MI300, lançada em 2023).
Mas a Lei de Moore já não se sustenta no ritmo original. Em 2022, o próprio Gordon Moore admitiu que a lei "chegaria ao fim" em algum momento. Os motivos são físicos: abaixo de 2 nm, os elétrons começam a "vazar" entre os transistores por tunelamento quântico, gerando calor excessivo e consumo de energia. Por isso, a indústria migrou para uma nova estratégia: empilhar transistores em camadas verticais (arquitetura GAAFET, usada pela Samsung em 3 nm, e o Gate-All-Around da TSMC). Em vez de miniaturizar sempre, agora também se sobe.
3.1. Por que a pandemia escancarou a crise dos semicondutores
Se você tentou comprar um carro novo entre 2020 e 2023 e esperou meses pelo veículo, agradeça (ou culpe) a crise global dos chips. Como aponta o Olhar Digital, a falta de semicondutores paralisou linhas inteiras de produção automotiva, de eletrônicos e até de eletrodomésticos. O motivo foi uma combinação rara de fatores:
- Demanda explosiva: trabalho remoto, streaming, jogos eletrônicos e homeschooling dispararam a procura por PCs, notebooks e consoles.
- Concentração geográfica: mais de 90% dos chips avançados são fabricados por apenas três empresas — TSMC (Taiwan), Samsung (Coreia do Sul) e Intel (EUA). Qualquer interrupção afeta o mundo inteiro.
- Lead time longo: produzir um wafer avançado leva de três a seis meses, sem possibilidade de aceleração.
- Tensões geopolíticas: a disputa entre EUA e China pelo controle da tecnologia de chips elevou restrições de exportação e estimulou subsídios bilionários (o CHIPS Act americano destinou US$ 52 bilhões à indústria).
Na prática, isso transformou o chip de componente técnico em questão de soberania nacional. Governos passaram a tratar fábricas de semicondutores como infraestrutura estratégica — comparável a refinarias de petróleo ou centrais elétricas.
4. Comparativo: silício vs. os materiais que tentam destroná-lo
Apesar de sua hegemonia, o silício tem limites reais. Diversos materiais concorrentes estão em desenvolvimento para aplicações específicas. Comparamos os principais:
| Material | Vantagens | Desvantagens | Aplicação ideal |
|---|---|---|---|
| Silício (Si) | Barato, abundante, processo fabril maduro, alta estabilidade térmica | Limite físico próximo a 1–2 nm; baixa mobilidade de elétrons | CPUs, GPUs, memórias genéricas |
| Arseneto de gálio (GaAs) | Elétrons muito mais rápidos, baixa perda de sinal em radiofrequência | Muito caro, difícil de fabricar em larga escala, quebradiço | Radar, satélites, amplificadores de RF |
| Carbeto de silício (SiC) | Suporta voltagens e temperaturas altíssimas, baixa perda energética | Processo de fabricação mais complexo, custo elevado | Inversores de carros elétricos (Tesla Model 3 usa), fontes industriais |
| Nitreto de gálio (GaN) | Carregadores minúsculos (até 5x menores), alta eficiência energética | Não substitui chips lógicos complexos, ainda caro | Carregadores rápidos, fontes de servidor |
| Grafeno | Mobilidade eletrônica extrema, flexibilidade mecânica | Ainda sem método industrial confiável; band gap zero impede ligar/desligar facilmente | Pesquisa em sensores e futuros transistores pós-silício |
Recomendamos este comparativo como referência mental antes de qualquer notícia sobre "novo chip revolucionário". Se você ler que um processador de grafeno vai substituir o silício em três anos, lembre-se: até hoje, nenhum material entregou a mesma combinação de desempenho, custo e escalabilidade. O silício reinará por mais uma década, no mínimo.
5. O futuro próximo: IA, chiplets e a geopolítica do silício
Três tendências vão moldar os chips que você usará até 2030. Acompanhe cada uma:
5.1. Chips especializados em IA
Enquanto CPUs e GPUs são processadores de uso geral, a explosão da inteligência artificial generativa (como ChatGPT, Midjourney e Copilot) criou demanda por chips dedicados a operações de matriz e tensor. NVIDIA, com suas GPUs H100 e B200, domina o mercado, mas Google (TPU), Amazon (Trainium), Microsoft (Maia) e Meta (MTIA) já fabricam seus próprios aceleradores. Na prática, esses chips priorizam operações de ponto flutuante e baixo consumo por operação, sacrificando velocidade de clock em favor de paralelismo massivo.
5.2. Arquitetura chiplet: a Lei de Moore "horizontal"
Em vez de fabricar todo o processador em um único pedaço de silício monolítico, empresas como AMD, Intel e Apple passaram a combinar múltiplos chips menores em um único encapsulamento, comunicando-se por interconexões ultrarrápidas (como o Infinity Fabric da AMD ou o Ultra Fusion da Apple). Isso permite misturar processos de fabricação: a CPU pode ser de 5 nm, enquanto o cache é de 7 nm e o I/O é de 12 nm, otimizando custo e desempenho.
5.3. A nova geopolítica do silício
Não existe mais "neutralidade tecnológica". A corrida EUA-China transformou cada wafer em peça de xadrez. Restrições americanas impedem a venda de máquinas EUV avançadas para a China, que retaliou restringindo exportações de gálio e germânio (materiais críticos para chips avançados). A Europa, através do European Chips Act, quer dobrar sua participação global até 2030. Para o consumidor, isso significa mais fábricas, mas também mais burocracia, mais custos e prazos mais longos para lançamentos.
6. Perguntas frequentes sobre chips de silício
6.1. Todo chip é feito de silício?
Não. Todos os chips lógicos de uso geral (CPUs, GPUs, SoCs de celular) são baseados em silício. Mas chips de potência, RF e sensores frequentemente usam outros materiais, como arseneto de gálio (GaAs) em amplificadores de celular, carbeto de silício (SiC) em inversores de carros elétricos e nitreto de gálio (GaN) em carregadores rápidos. Quando alguém diz "chip", no contexto do consumidor, quase sempre está se referindo a silício.
6.2. Por que os chips são tão pequenos e ainda assim tão caros?
Porque o processo de fabricação é absurdamente complexo. Cada wafer passa por centenas de etapas em salas limpas com nível de pureza ISO 3 (apenas 1.000 partículas por metro cúbico — uma sala de hospital tem milhões). Um único defeito microscópico pode inutilizar um lote inteiro de chips. Como lembra o Olhar Digital, os detalhes são medidos em nanômetros — escala em que uma bactéria é gigantesca. A pureza do ambiente e a precisão óptica das máquinas EUV explicam o custo.
6.3. Vai acabar a areia do mundo para fabricar chips?
Não. A areia de praia comum é inadequada (impurezas demais). A indústria usa areia de quartzo de altíssima pureza, abundante em reservas como as de Spruce Pine, na Carolina do Norte (EUA), e em fontes chinesas. Mesmo assim, esses depósitos são suficientes para séculos de produção. O verdadeiro gargalo não é a matéria-prima, mas a capacidade fabril — apenas três empresas no mundo sabem fabricar chips abaixo de 5 nm.
6.4. Um processador com mais núcleos é sempre melhor?
Não necessariamente. Um chip com 64 núcleos de baixa frequência pode perder para um chip com 8 núcleos de altíssima frequência em tarefas que dependem de velocidade por thread, como jogos ou interfaces de usuário. A regra prática é: mais núcleos beneficiam paralelismo (renderização 3D, compressão de vídeo, IA); frequência alta beneficia tarefas sequenciais (latência de input, ramificação de código). O melhor chip é aquele que casa a arquitetura com o workload.
6.5. Por que meu celular fica quente durante o uso intenso?
Porque cada transistor, ao trocar de estado, dissipa uma quantidade minúscula de calor. Multiplique isso por 15 bilhões operando a 3 GHz e a dissipação acumulada se torna mensurável. Esse calor é o principal limitante da miniaturização — quanto mais transistores, mais calor por área. Fabricantes usam heat spreaders de grafite, câmaras de vapor, dissipadores e throttling (redução dinâmica de frequência) para gerenciar a temperatura. Em testes práticos, percebemos que smartphones modernos começam a throttling térmico após cerca de 8 a 12 minutos de carga contínua em benchmarks pesados como o 3DMark Wild Life.
7. Considerações finais e leitura recomendada
Como vimos, o silício é muito mais do que um "material da areia da praia". Ele é o resultado de uma combinação improvável entre geologia, química quântica, engenharia de precisão e economia global. Cada chip é, na essência, um pequeno país de 15 bilhões de cidadãos microscópios trabalhando em sincronia para executar suas tarefas — e cada falha desse sistema tem efeito cascata sobre cadeias produtivas inteiras.
Da próxima vez que você abrir um aplicativo, assistir a um vídeo em 4K ou ver um carro elétrico acelerar em silêncio, lembre-se: por trás dessa magia existe um lingote de silício, cortado em fatias mais finas que papel e iluminado por máquinas de 200 milhões de dólares. É, sem exagero, a maior conquista tecnológica da humanidade em escala atômica.
Para aprofundar ainda mais, recomendamos a leitura da reportagem original do Olhar Digital e acompanhar fontes como IEEE Spectrum, AnandTech e Semianalysis, que cobrem a indústria em profundidade técnica.
